实例证明，电机轴轴承位的圆轮廓会被轴承内圈滚道“复印”，当电机轴轴承位的圆轮廓出现波纹度时，安装的轴承内圈滚道会呈现同频的波纹度，导致电驱动单元装配后的NVH性能超标。
故需对电机轴轴承位圆轮廓的波纹度进行测量和控制。

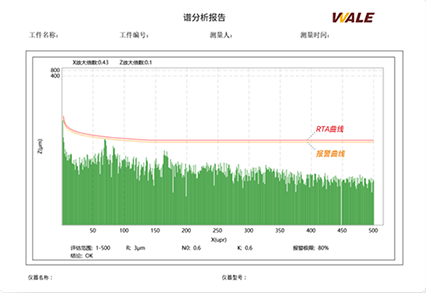

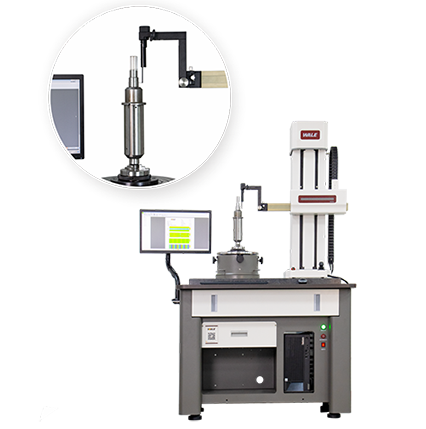

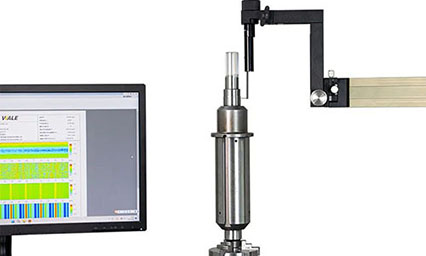

RTA是一种分析方法，用于频谱分析控制，具有更直观、高效、科学的优点。本测量解决方案采集被测件圆周轮廓数据后，经傅立叶分析，将所采集数据转成频谱信号，利用RTA分析功能，对被测件圆周轮廓的波纹度进行分析和控制，实现有效控制电机轴轴承位圆轮廓对电驱动单元NVH性能的影响。

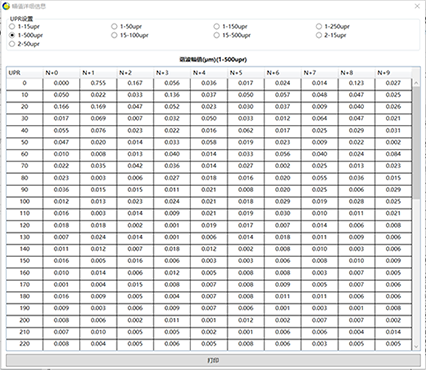

WALE的RTA分析可自由设定R、NO、K等参数以适应各种类型零件的波纹度分析，且可自由设定UPR范围，以便于对零件的波纹度进行全频带、低频带、高频带分析。
RTA曲线的特性导致随着W值的增加S值无线趋近于零，这将给测量分析带来误判。WALE的RTA分析带有残值抑制设定功能，避免因曲线特性带来的误判。
以上就是《知识分享 | 新能源电机轴波纹度测量分析——RTA分析》的全部介绍，希望能为大家提供切实帮助。
