CYA系列
高效调整，基于自动调心调平技术，大幅缩短了设备的校正时间,提高了测量效率。
四点法预调，即使零件装夹时超出传感器的量程亦能调整。
高精度精调，按工艺要求,设定精密调整阙值,实现高精度。
实现自动化测量，基于自动调心调平技术，机台可搭建智能机械手，组建无人值守测量系统。
| 项目 | 参数名称 | CYA |

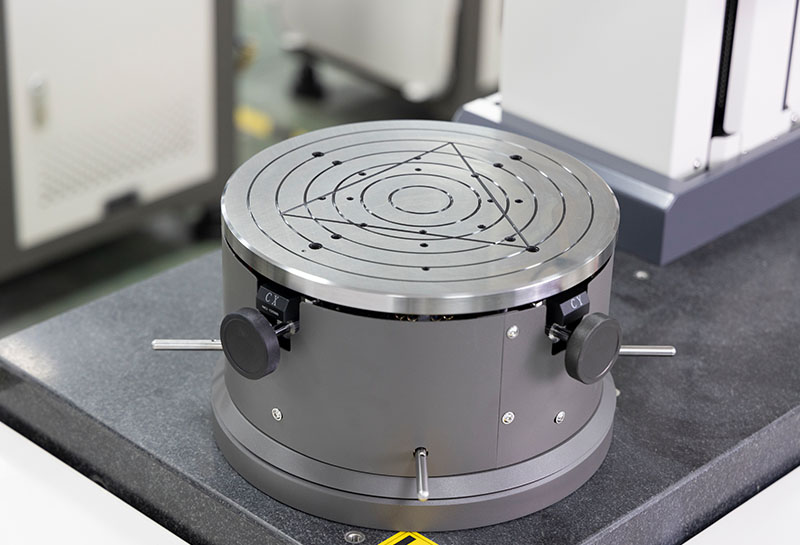

| 旋转工作台 | 回转精度 | （0.025+6H/10000）μm |
| 旋转速度 | 6、8、10rpm | |
| 工作台有效直径 | 280mm | |
| 最大测量直径 | 300mm | |
| 最大回转直径 | 450mm | |
| 台面承重 | 20、30kg可选 | |
| 垂直轴 | 垂直移动 | 300、480、600mm可选 |
| 移动方式 | 电动 | |
| 直线度 | 0.3μm/100mm | |

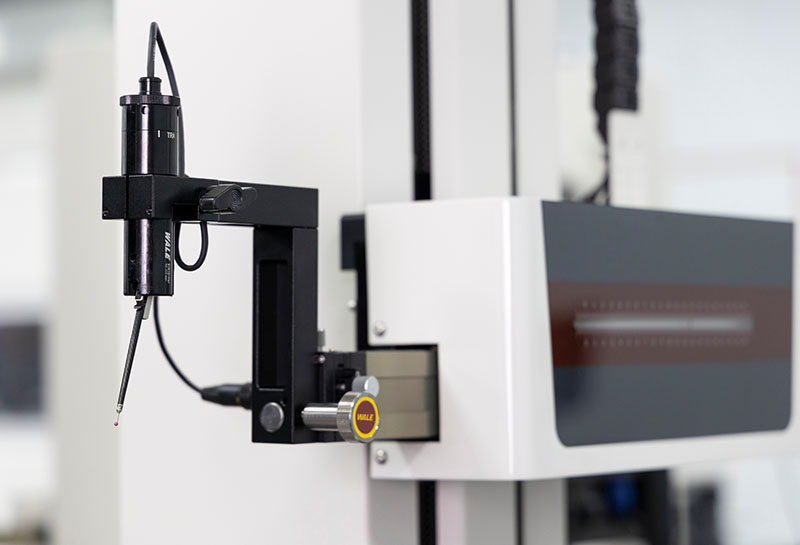

| 水平臂 | 水平移动 | 165mm |
| 凸出量 | 25mm | |
| 水平移动方式 | 电动 | |
| 检测器 | 采集器件 | 圆光栅 |
| 圆周采样点数 | 14400 | |
| 传感器类型 | 电感传感器 | |
| 传感器量程 | ±500μm | |
| 传感器分辨率 | 最高0.001μm | |
| R轴 | 高精度光栅传感器 | |
| Z轴 | 高精度光栅传感器 |
