BSL系列
采用高稳定性大理石基座，抗温变能力强，测量稳定性好。
气浮导轨系统,运动精度高,摩擦力小。

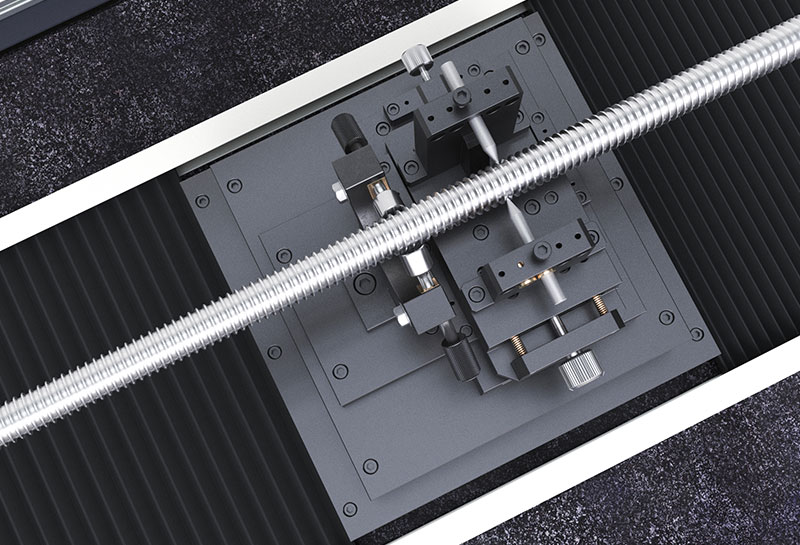

采用纳米级光栅位移传感器，能够精确测量测钻的微小位移变化，以获取被测件的导程参数。
机台多维抑流防护罩体,有效隔绝环境灰尘、气流、温度等变量干扰。
| 型号 | BSL1500 | BSL3000 | |
| 测量范围 | 丝杠最大测量长度 | ≤1500mm | ≤3000mm |
| 旋转轴顶尖与尾座顶尖中心距 | ≤1800mm | ≤3500mm | |
| 丝杠测量外径范围 | Φ3mm~Φ35mm | Φ100mm | |
| 丝杠最小螺距范围 | ≥0.5mm | ≥0.5mm | |
| 丝杠副螺母的夹持范围 | Φ5mm~Φ50mm | Φ200mm | |
| 设备各轴的精度参数 | 圆编码器线数 | 28800点 | 28800点 |
| 角度间隔 | 0.0125° | 0.0125° | |
| 旋转速度 | 0.5r/min至20r/min | 0.5r/min至20r/min | |
| 径向跳动 | ≤2μm | ≤2μm | |
| 高精度直线导轨直线度 | 2μm/500mm | 2μm/500mm | |
| 浮动台光栅位移传感器分辨率 | 0.01μm | 0.01μm | |
| 测量误差 | ±（1.5+L/300）μm | ±（1.5+L/300）μm | |
