知识分享 | 轮廓测量技术解析

   在精密制造领域，零件表面宏观轮廓的精确测量直接决定产品密封性、摩擦磨损特性及高速运转稳定性等关键性能。轮廓仪作为实现高精度测量的核心设备，其技术原理与应用对轴承、电机、气门、齿轮轴等关键零部件的质控至关重要。本文系统解析轮廓测量原理、功能及高精度解决方案。

轮廓测量的必要性

       轮廓测量是精密制造中的关键环节，其测量结果直接影响产品的核心性能与寿命。表面轮廓的宏观形状误差共同决定了密封性能、摩擦磨损、噪声水平、高速运转性能等关键性能指标。

典型高要求应用领域：

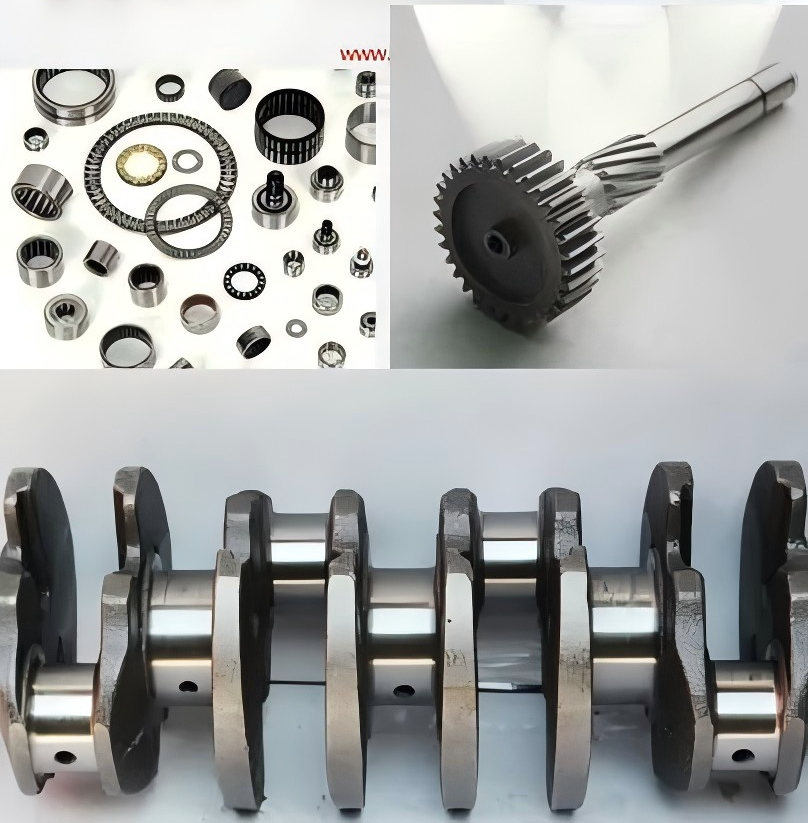

轴承、电机、油泵、气门组件、曲轴、齿轮轴等。

轮廓测量原理

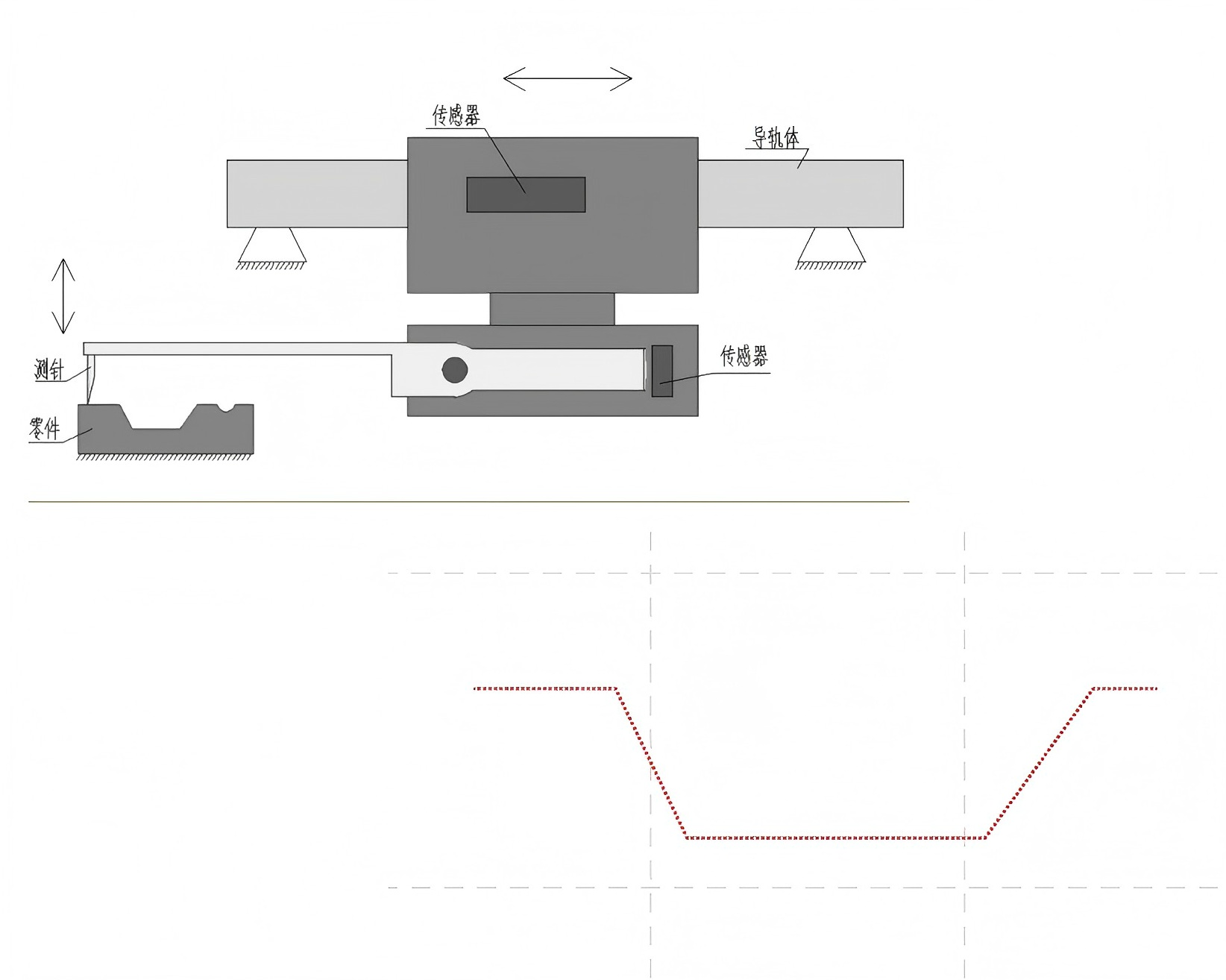

       轮廓仪的采用直角坐标测量法，其测量原理为：通过 X 轴、Z1轴传感器，测绘出被测零件的表面轮廓的离散二维坐标点（点云数据）。通过电气组件，将传感器所测量的坐标点数据传输到上位PC机，软件对所采集的原始坐标数据进行数学运算处理，标注所需的工程测量项目。

       其中数学运算处理是通过最小二乘法的算法，将离散坐标点拟合成线段或圆弧段，以精确描述宏观轮廓形状。基于拟合得到的线段、圆弧段等几何元素，进行距离、位置等标注操作。

轮廓测量功能

常规化功能设计

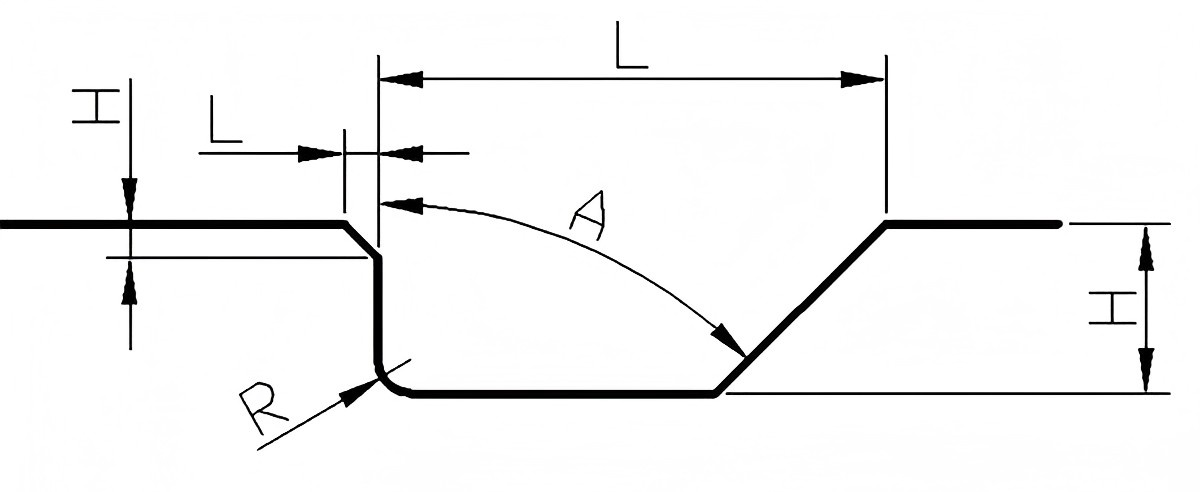

尺寸参数：

距离： 水平距离、垂直距离、线性距离、宽度、深度。

半径： 圆弧半径。

直径： 圆或圆弧直径。

角度： 水平角、垂直角、夹角。

形状公差：

直线度： 实际被测直线相对于其理想直线的变化量。

凸度： 表征轮廓中凸起区域的程度。

圆弧轮廓度：实际被测圆弧相对于其理想圆弧的变化量。

轮廓度：实际被测轮廓相对于其理想轮廓的变动量。

位置公差：

平行度、垂直度。

轮廓度辅助：

辅助点、辅助线、辅助圆。

模块化功能设计

滚子分析图

非球面分析图

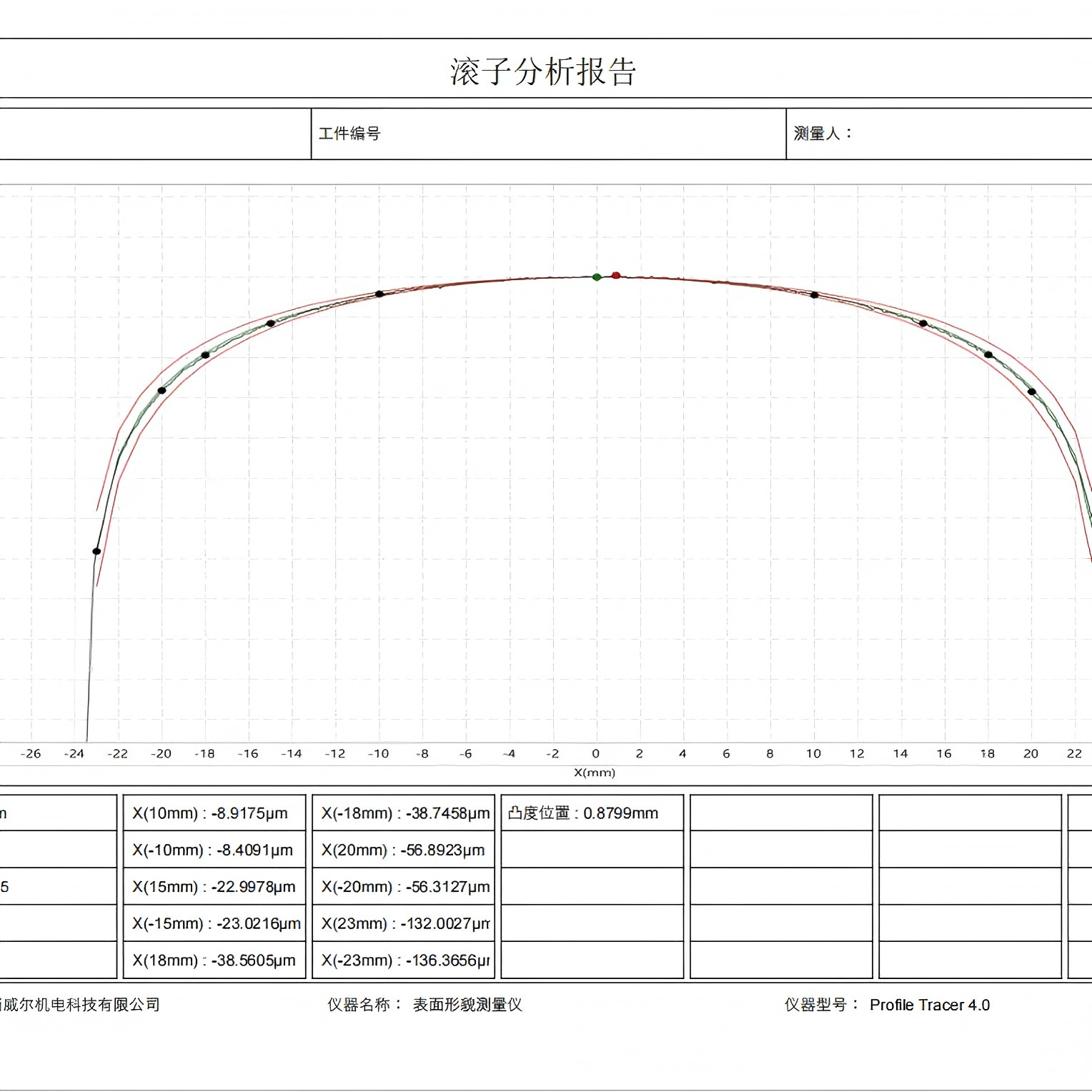

滚子分析：通过输入滚子参数，测量滚子修型面与理论的偏差。

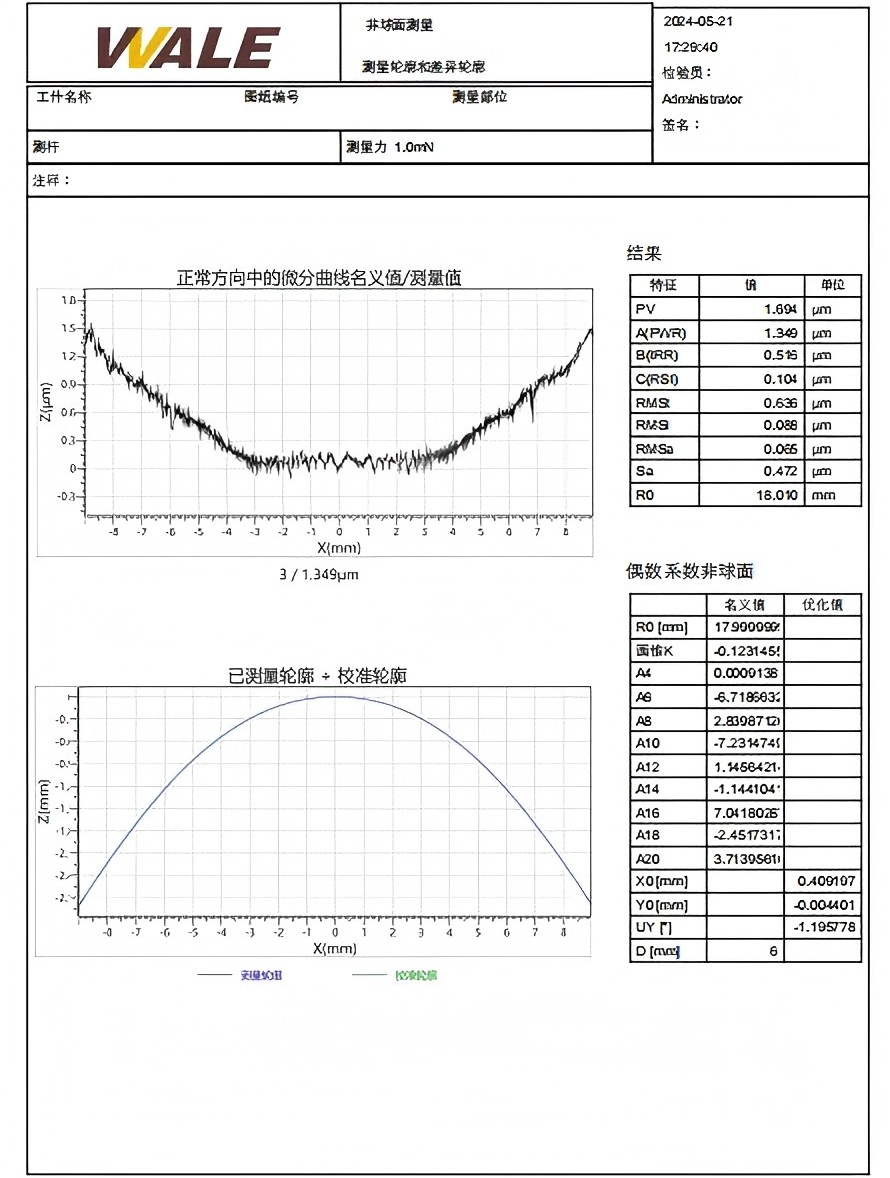

非球面镜片：通过输入非球面函数或理论非球面曲线，与实际非球面产品测量进行对比。

丝杆测量：丝杆专用自动分析功能，快速分析丝杆的大径、中径、小径、螺距、牙型角等关键参数。

匹配分析：通过测量工件实际的轮廓工件和理论的偏差。

活塞分析：测量活塞的纵截面型线与理论型线的偏差。

轮廓测量调整夹具的作用

工件夹持

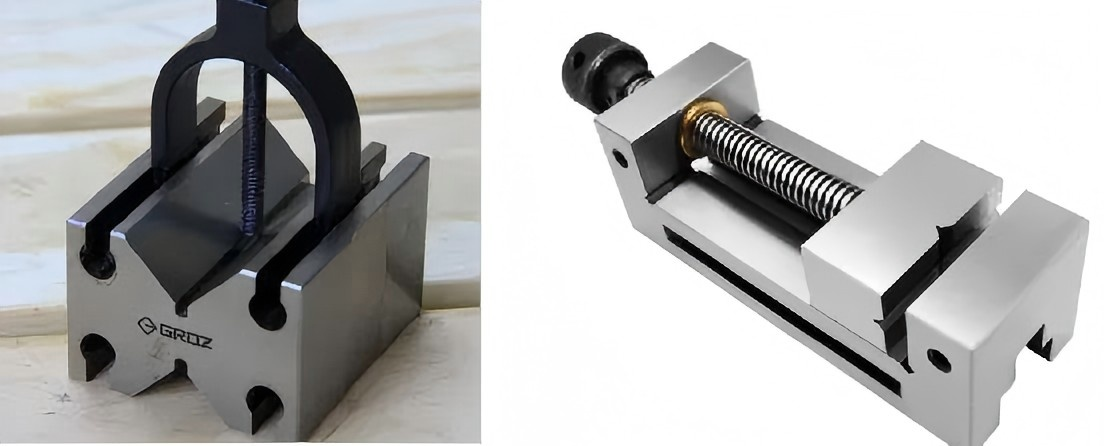

       使用V型块、平口钳等装置固定装夹工件。

基准母线定位 (Y轴)

       定位工件的基准母线（或轴线）

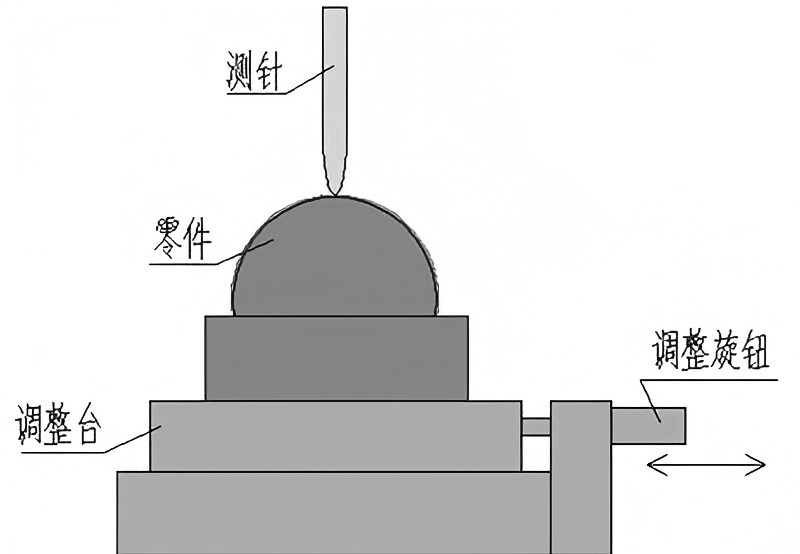

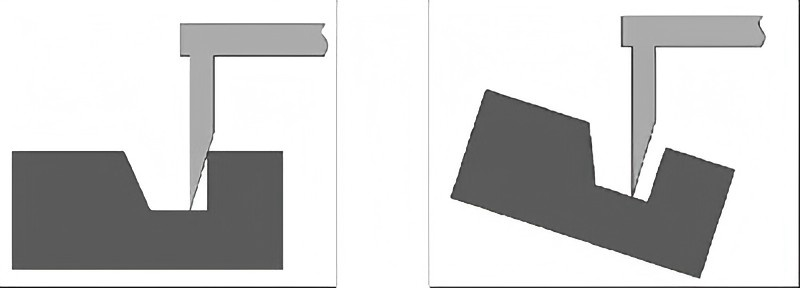

倾角调整

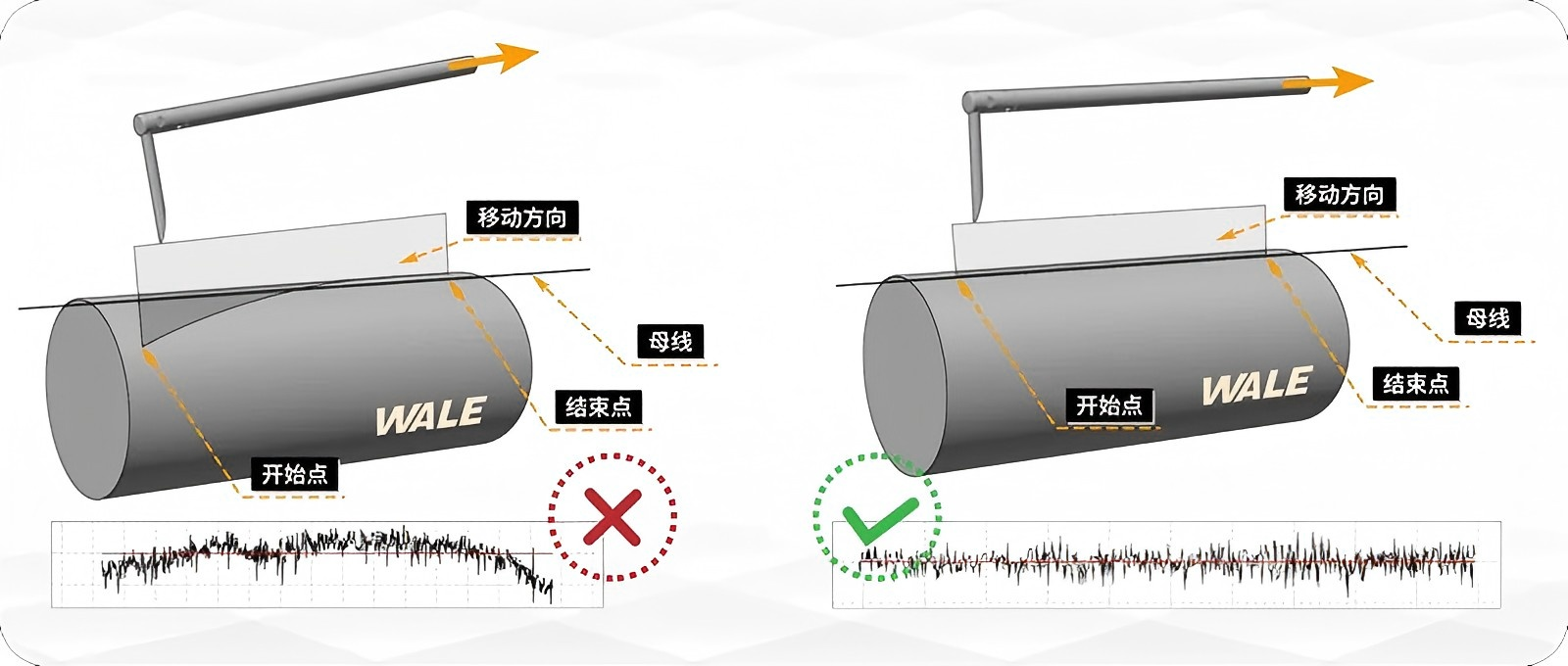

       调整工件姿态，使待测特征处于合适角度。

测量基准校准 (XZ平面)

       调整工件，使其基准母线位于XZ测量平面内并与测量导轨方向平行。

威尔仪器介绍

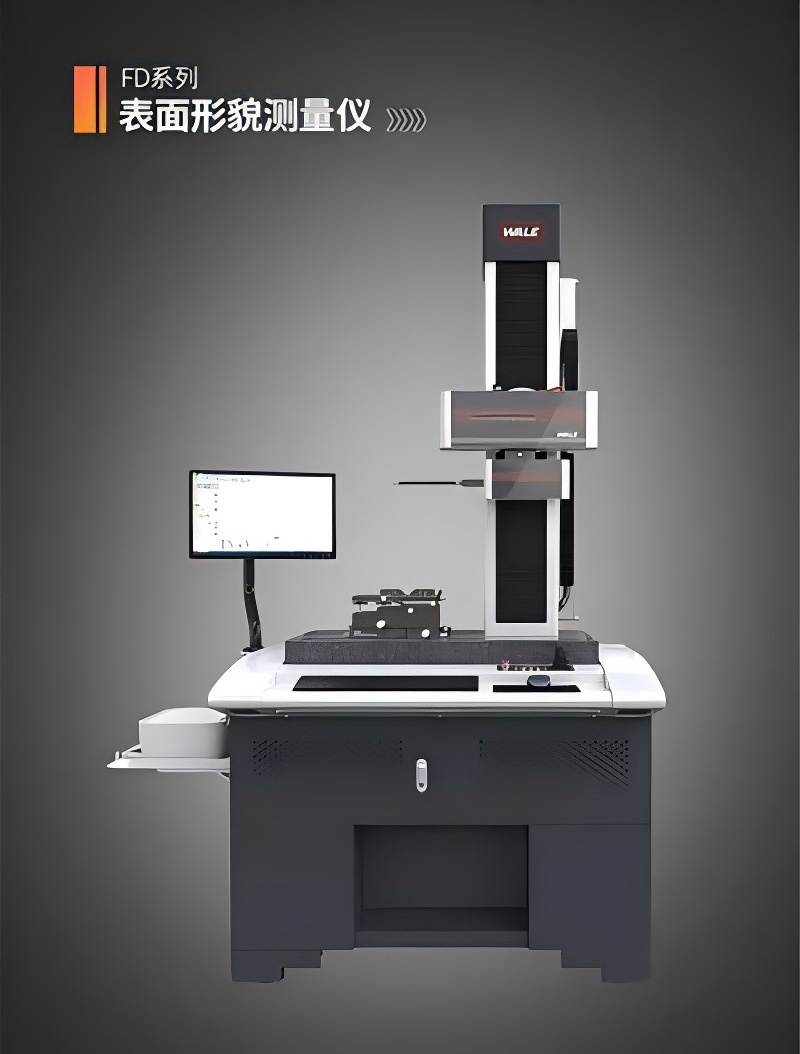

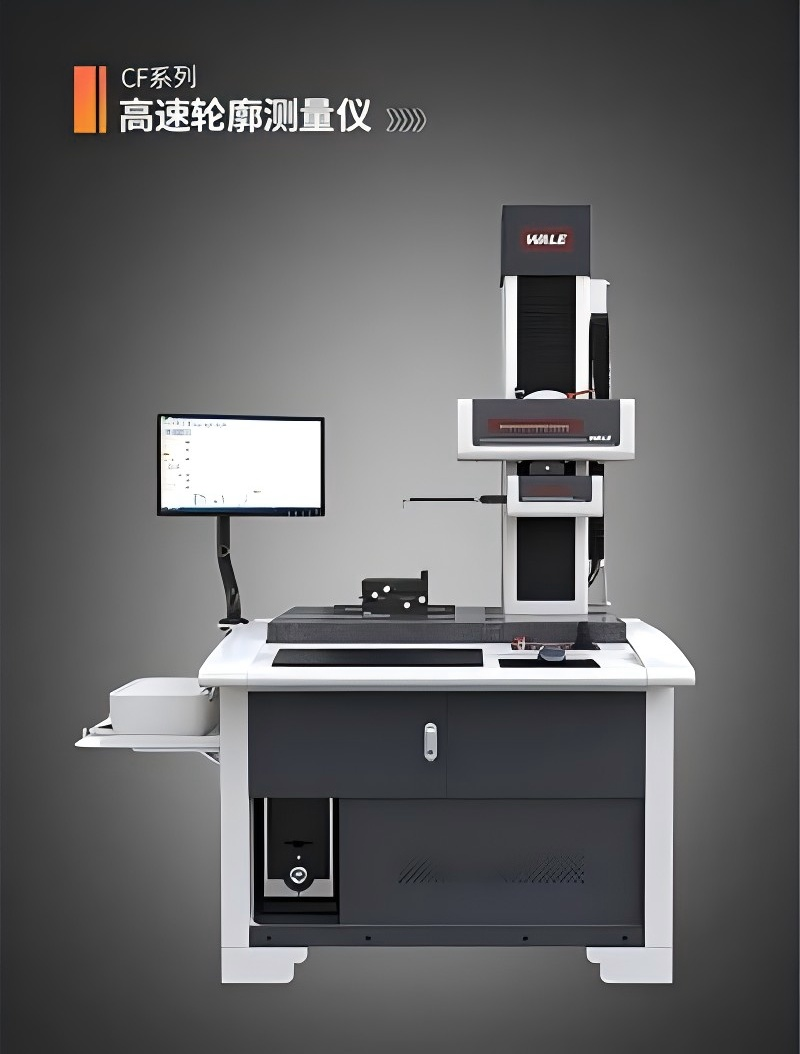

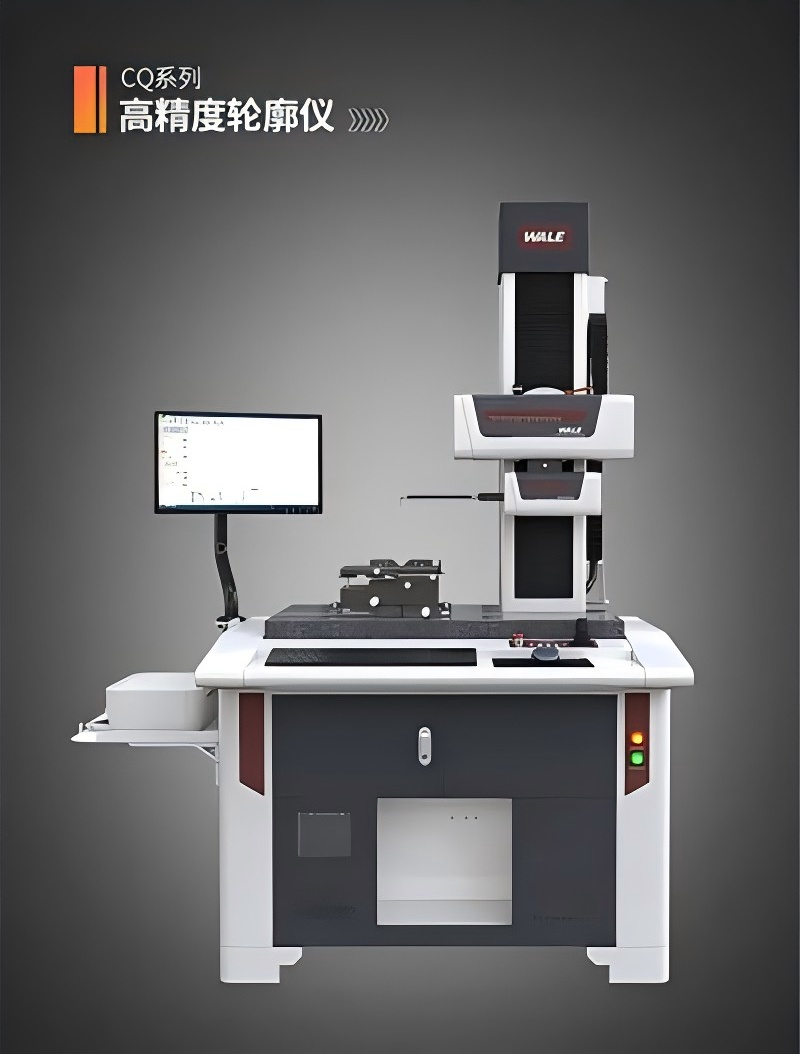

       威尔轮廓仪系列融合高精度硬件与智能PAS系统，提供高效、稳定且灵活的轮廓测量解决方案，满足工业精密检测的严苛需求。

超高精度测量：

传感器最高可达1.2nm分辨率，±30mm量程，精准捕捉微米级特征与大尺寸轮廓。

磁吸快速换杆：

1秒防撞式更换，系统自动校准，保障持续测量精度。

智能权限管理：

管理员/操作员双权限分离，保障操作安全与数据可追溯性。

自动化程序：

自定义全流程测量程序，支持无人值守自动化运行。

自定义界面：

个性化操作面板设计，适配用户操作习惯。

丰富数据分析：

一键水平摆正/非比例标注/多维度数据裁剪及报告编辑等功能。

专用分析模块：

可选配螺纹/活塞/磁瓦等专用分析模块，满足特殊测量需求。
